Gravel production
( 3B-II-010-000 )

Name of floating machine:FŐTE 500 T/H 3B II
Floating machine category:Floating belt conveyor for dredger
Type of purpose:Gravel production

Project's details:

Project number:3B-II-010-000

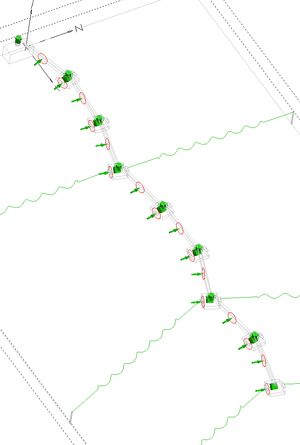

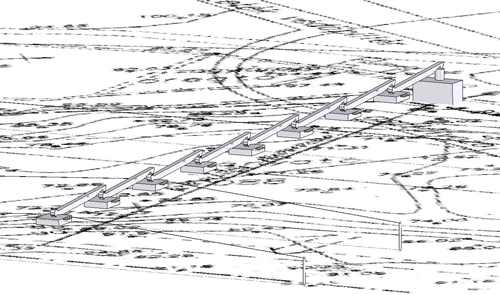

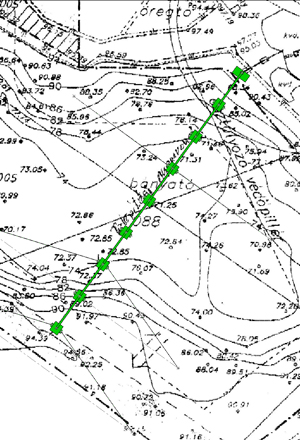

Project name:Formation of forces, mooring plan, stability and buoyancy calculations of FÖTE Mining and Supplier Ltd. grab dredger's belt conveyor

Applied rules/registers:

A belvízi utakon közlekedő úszólétesítmények hajózásra alkalmassága és megfelelősége feltételeiről, az úszóképesség vizsgálatáról és tanúsításáról szóló 13/2001. (IV.10.) KöViM rendelet.

Main features:

Maximum pontoon length, Lmax2 [m]6,5
Maximum conveyor length, Lmax3 [3]105
Waterline length, Lcw1 [m]6,5
Maximum breadth, Bmax [m]6
Pontoon breadth, B [m]6
Waterline breadth, Bcw1 [m]6
Depth, D [m]1,25
Freeboard, f [m]0,3
Airdraft from baseline, Hfix [m]4,5
Lightship, delta 0 sz [t]16,3
Pontoon displacement with maximal operating load, delta ü [t]18,5
Maximum displacement (with gravel piling), delta max [t]24,2
Lightship of floating belt conveyor [t]60
Floating belt conveyor displacement with maximal operating load [t]68
Mean draugth, Tk [m]0,77
Crew, n1 [fő]1

Ship engineer tasks:

Detail calculations according to 13/2001. / II. / 17. regulation
Calculation of junction forces of structure

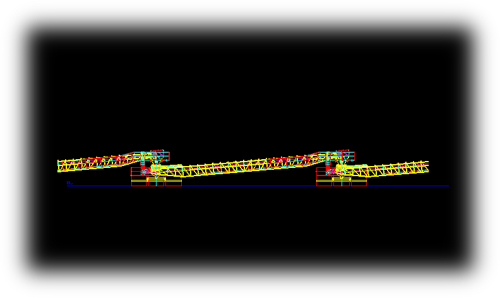

Subdivision and damage stability calculations

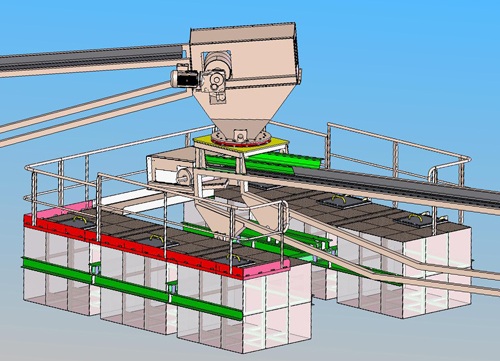

Hull calculations
